Sveiki, mano mažieji kūrybos mylėtojai, šiandien papasakosiu jums pasaką apie tai, kaip pasidaryti apšviestą modderio kilimėlį. Esu tikras, kad tai jums nebus naujiena, bet manau, kad kiekviena save gerbianti modifikavimo svetainė turėtų turėti savo straipsnį apie kilimėlį =).
Būtinų prekių sąrašas
Kaip ir bet kuriame kitame vadove, norint įgyvendinti savo idėją, mums reikės tam tikrų įrankių, medžiagų ir dalių. Šiuo atveju mums reikės:
- Tiesios rankos
- Tinkamo formato organinio stiklo gabalas, kurio storis nuo 4 iki 8 mm
- Šviesos diodai pageidaujama spalva ir kiekis. Man užteko dviejų baltų
- Reikalingos vertės rezistorius (-ai)
- Dviejų gyslų reikiamo ilgio laidas nuo kilimėlio vietos iki USB prievado
- Pats USB kištukas, pavyzdžiui, ištrauktas iš banalaus ilgintuvo
- Lituoklis
- Termiškai susitraukiantis vamzdis
- Dremel su antgalių rinkiniu ir švitriniu popieriumi
- Metaliniai dažai, chromo dažai arba plona folija, geriausia lipni
* Jei imsite mažiau, greičiausiai šviesos diodai netiks, o jei imsite daugiau, bus didelis aukščių skirtumas, o tai savaime yra gana nepatogu.
Darbas su organiniu stiklu

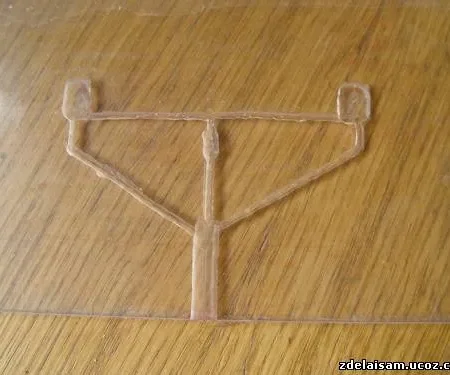

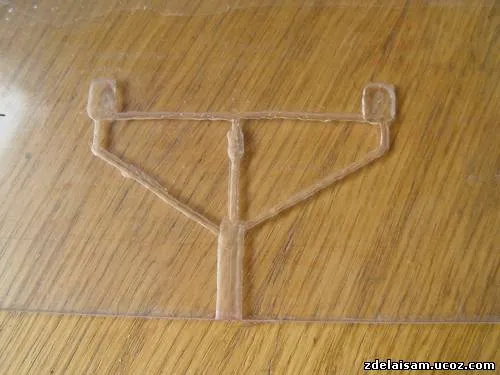

Pradėsime nuo savo būsimo kilimėlio pagrindo – imame organinį stiklą ir, jei reikia, supjaustome iki norimo dydžio ir formos. Toliau pasirūpinsime LED apšvietimo ir laidų įrengimo vietomis – joms reikia padaryti įdubas galinėje organinio stiklo pusėje. Tam naudojame Dremel su pjaustytuvais, aš naudojau 3 mm rutulį, o diodams padariau plokščias vietas su tokio pat skersmens cilindrinio tvirtinimo galu. Taip pat nepamirškite padaryti įdubų rezistoriams. Griovelio konfigūracija priklauso nuo pasirinktų šviesos diodų skaičiaus ir jų montavimo būdo. Mano diodai spindės vertikaliai žemyn, kaip pamatysite vėliau, o šoniniai galai yra pakenčiamai apšviesti, tačiau galite juos išdėstyti taip, kaip norite. Gavau šios konfigūracijos griovelius.
Foninio apšvietimo nustatymas
Dabar atėjo laikas mūsų kilimėlyje įrengti apšvietimą. Palengvinsite savo gyvenimą, jei rasite šviesos diodus su stačiakampiu lęšiu, kitu atveju teks juos nušlifuoti iki tokios pat būklės rankomis.
Aš prijungiau šviesos diodus lygiagrečiai per bendrą varžą, naudodamas tokį rezistorių.
Mes tiekiame maistą

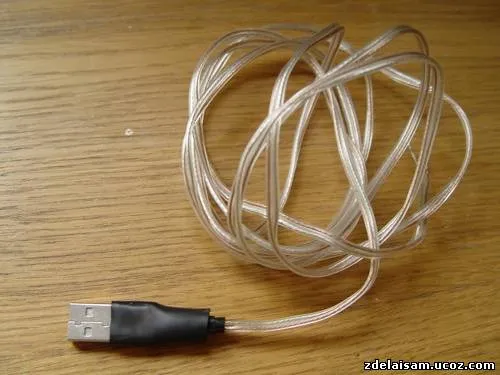

Mes paimame maitinimą iš USB prievado. Norėdami tai padaryti, paimkite USB kištuką, nupjaukite išorinį guminį apvalkalą, išardykite, ištraukite visus laidus ir prilituokite mūsų du laidus prie dviejų išorinių kontaktų. Jungtį surenkame ir iš išorės susitraukiame termiškai susitraukiančiu, kad mūsų konstrukcija nesuirtų.
Surinkimas

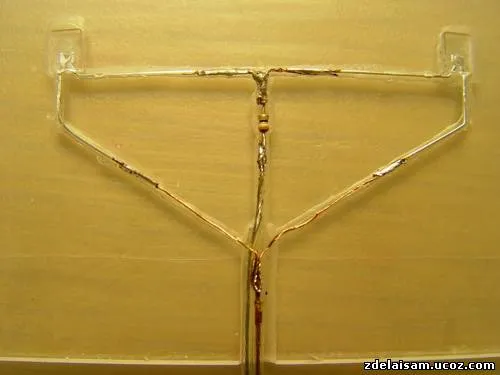

Dabar mes išbandome visus komponentus prie griovelių ir lituojame, nepamiršdami apie poliškumą. Natūralu, kad lituoti geriau už griovelių, prieš tai išmatavus visus matmenis. Tai turėtų atrodyti maždaug taip.

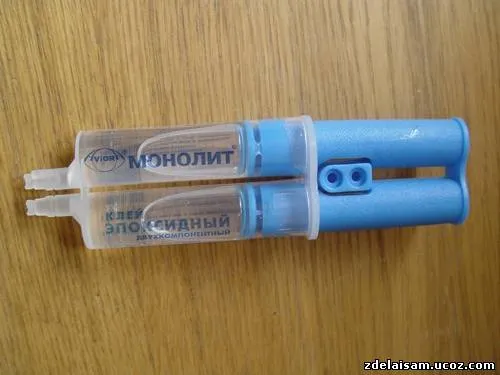

Viso šio gėrio tvirtinimui vietoje naudojau skaidrius epoksidinius klijus – po sukietėjimo labai primena organinį stiklą ir netrikdo vidinės stiklo struktūros, puikiai leidžia šviesai. Atrodo, kad visa sistema yra viename akrilo gabale.

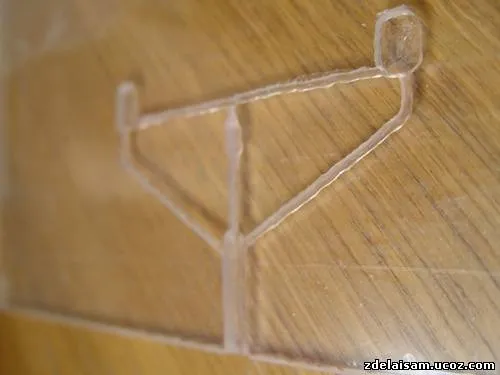

Pirmiausia į griovelius įpilkite šiek tiek klijų, kad po laidais neliktų tuštumų, tada sudėkite viską į savo vietas ir užpilkite ant viršaus lygiai su stiklu. Įsitikinkite, kad dalys neišsilenkia į išorę. Jei persistengiate su klijais, neskubėkite nuimti jų skysto pavidalo – viską susitepsite. Geriau palaukti, kol klijai išdžius, o perteklių pašalinti įrankiu. Patariu dirbti greitai, nes po 5 minučių mano klijai, nors ir nesukietėjo, daugiau nesiskirstė ir buvo nepatogu tepti. Išsikišęs perteklius pašalinamas arba aštriu peiliuku po džiovinimo, bet ne iki galo sukietėjus (atsargiai, su nuobodu peiliuku galite tiesiog išplėšti viską, kas išlieta iš griovelių), arba švitriniu popieriumi po visiško sukietėjimo – ši pusė vis tiek nukreipta žemyn ir bus uždaryta, todėl nieko blogo nenutiks, jei šiek tiek subraižysite.
Baigti apdorojimą
Toliau dirbau ant galų (nors iš karto pasakysiu, kad patogiau tai padaryti prieš pilant – kad viela jums netrukdytų). Naudodami švitrinį popierių nuimame nusklembimus: galite nuimti 45 laipsnių kampu arba galite daryti taip, kaip dariau aš – suapvalinti. Atminkite, kad jei galai yra statmeni, švytėjimas bus sunkiai matomas iš viršaus.
Optimizuojame šviesos srautus
Kita mūsų laukianti problema yra ta, kad mums reikia, kad spindėtų galai, o ne paviršius, o diodų vietoje gali matytis net gana tanki medžiaga. Todėl turime kažkuo uždengti šviesos diodus. Yra dvi šios problemos sprendimo galimybės. Pirmasis variantas – ant šviesos diodų klijuoti lipnią foliją, kuri lengvai nutrauks šviesos srautą. Tačiau, kad ir koks plonas jis būtų, ant paviršiaus, kuriuo bus padengtas kilimėlis, gali atsirasti jo kontūrai. Antrasis variantas – nudažyti kilimėlio paviršių virš diodų dažais, kuriuose yra metalo dalelių (pavyzdžiui, metalo dažais, chromo dažais, auksiniais dažais). Radau auksinius dažus ir jie puikiai tiko.
Tikiuosi, kad nenuėmėte apsauginės plėvelės nuo viso organinio stiklo gabalo. Nes mums nėra prasmės dažyti viso paviršiaus, o klijuoti visą gabalą nėra naudinga užduotis. Taigi, naudodami komunalinį peilį, virš diodų atsargiai išpjauname plėvelės gabalėlį, o likusį paviršių, kuris yra be plėvelės, įskaitant galus, užklijuojame maskavimo juosta.
Dažome – dedame po vieną sluoksnį, išdžioviname ir tikriname ar šviesos diodai apšviečia dažų sluoksnį ar ne. Nebūtina pasiekti visiško šviesos pritemdymo, nes viršuje turėsime kitą paveikslėlį, kuris pritemdys likutinę šviesą. Man reikėjo tik dviejų sluoksnių.
Dangtelio montavimas
Liko tik danga. Vienas iš įspūdingiausių paviršių tipų yra visavertis raštas ant kilimėlio. Viskas labai paprasta: nufotografuokite patinkančią nuotrauką, pavyzdžiui, iškirpkite iš žurnalo, nors daug geriau būtų paimti skaitmeninę versiją ir atsispausdinti ant storo popieriaus. Pritaikome pagal norimą formatą ir važiuojame į laminavimo įmonę – atliekame dvipusį laminavimą, sumokėdami už tai gana prieinamą sumą. Ir voila, dabar turime paveikslėlį, kuris yra padengtas gana tankiu polimero sluoksniu – nenukentės nuo pelės trinties, o pastaroji gerai slys tokiu paviršiumi. Apkarpome plėvelės kraštus ir priklijuojame prie kilimėlio. Galite klijuoti klijais arba dvipuse juosta su galimybe vėliau pakeisti. Štai viskas, darbas baigtas!
Darbo rezultatas

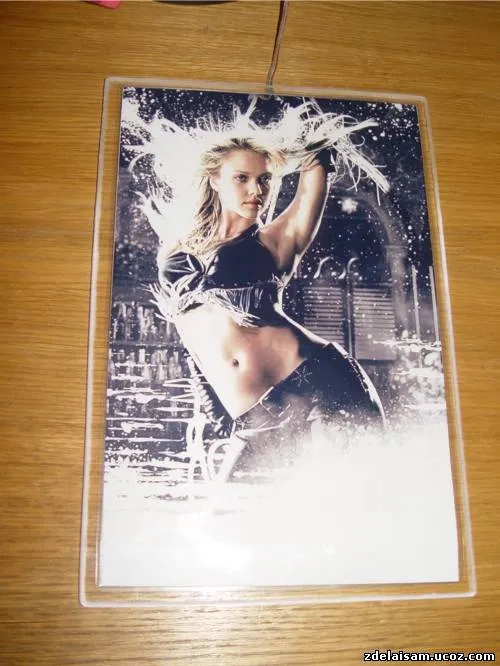

Dienos šviesoje

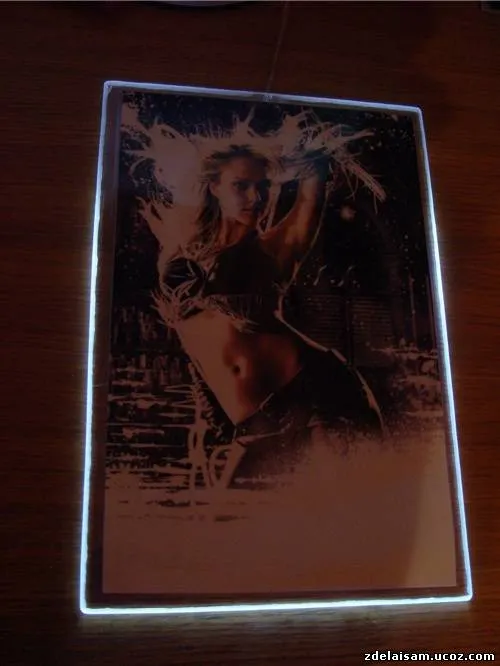

Tamsoje
P.S: Vėliau paaiškėjo, kad mano pelei nelabai patinka blizgus baltas paviršius, o mano pasirinktame paveikslėlyje jų buvo daug, todėl nuotrauką teks keisti. Taigi, mano patarimas jums yra patikrinti, ar pelė gerai veikia ant jūsų piešinio, prieš lipdant jį ant kilimėlio.
