Šio modifikavimo idėja buvo noras sukurti vizualiai tuščio kūno efektą, savotišką begalinės tuštumos iliuziją.
Konstrukcija susideda iš dviejų lygiagrečių veidrodžių, iš kurių vienas yra permatomas, kaip lazerio ertmėje. Jei tarp šių veidrodžių pastatysite šviesos šaltinį, sukursite labai gražų apšviesto tunelio, besidriekiančio į tolį, efektą. Taip ir buvo padaryta – 36 itin ryškūs buvo sumontuoti tarp stiklų. Šviesos diodai ir ventiliatorius su šviesa spintelės erdvės grožiui ir vėsinimui.
Norėdami sukurti tokį įrenginį, turėsite pagaminti keletą stiklinių. Priekinis stiklas yra permatomas; Prancūzijoje pagamintas Reflekta stiklas yra puikus. Reikia ieškoti veidrodžių dirbtuvėse. Jo išvaizda matoma paveikslėlyje.

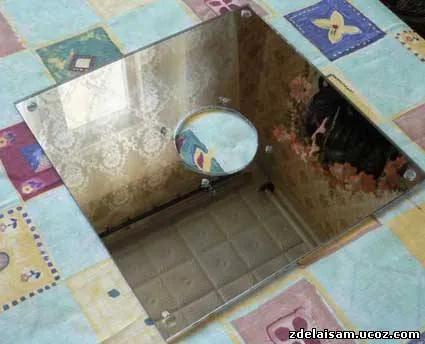

Tai piešinys, iš kurio buvo iškirptas veidrodžio stiklas. Viduryje yra anga aušintuvui.

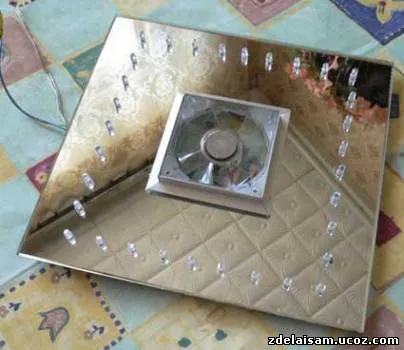

Šioje nuotraukoje vaizduojamas veidrodis su sumontuotais šviesos diodais ir prisuktu aušintuvu.

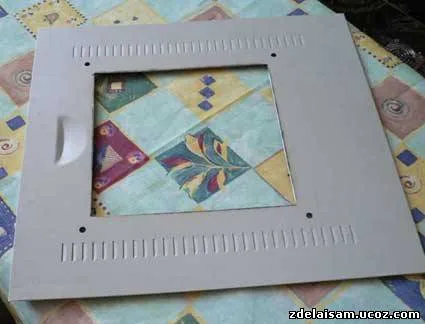

Didelis sunkumas yra stačiakampės skylės išpjovimas aušintuvui… Dirbtuvės atsisako tai daryti, o aš gana daug laiko praleidau pjaustydamas grąžtu ir deimantiniu grąžtu. Taip pat sunku padaryti daugybę trijų milimetrų skersmens skylių šviesos diodams. Aušintuvo kiaurymių matmenų nepateikiu, nes galite naudoti bet kurią arba galite apsieiti be jo, efektas nesumažės. Kai išspręsite stiklo problemas, išpjaukite langą sistemos bloko dangtelyje. Verta paminėti, kad visa mano konstrukcija yra perkelta į galą. Taip yra dėl to, kad veidrodžiams reikia apie dvidešimt milimetrų vietos, o priekyje yra skyrius kietiesiems diskams ir CD-ROM. Nupjautas langas ir jo žymėjimai pateikti paveikslėliuose žemiau.
Diodai gali būti bet kokios spalvos, tačiau jie turi būti itin ryškūs. Juos reikia įkišti iš veidrodžio šono ir pritvirtinti karštais klijais iš pistoleto.

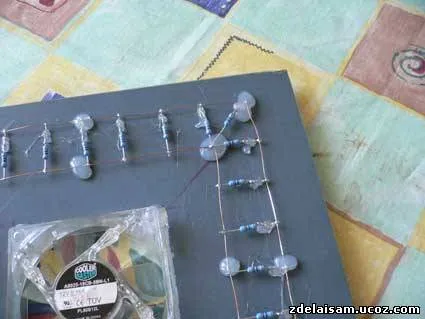

Tada prijunkite juos lygiagrečiai, naudodami šarnyrinį įrenginį, ir kiekvienas šviesos diodas turi turėti savo balastinį rezistorių, kurio varža yra 820 omų, kaip parodyta paveikslėlyje.
Toliau turėsite pagaminti sriegines įvores su varžtais. Varžtas su M6 sriegiu, ar bet koks kitas, kas nesvarbu… o rankovės ilgis 10-12 milimetrų.

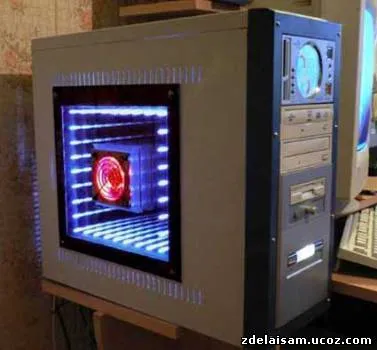

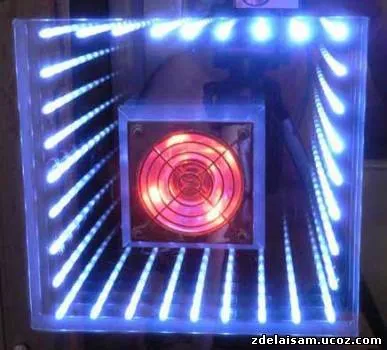

Tiesą sakant, tunelio gylis tiesiogiai priklauso nuo atstumo tarp veidrodžių. Viską riboja tik laisva vieta korpuse. Surinkimas atliekamas pagal brėžinį ir nėra sunkus. Taip pat rekomenduoju uždengti aušintuvo šonus, kad jis neatsispindėtų veidrodyje ir negadintų nuotraukos. Aušintuvas gali būti padengtas dekoratyvine perdanga ir apsauginiu tinkleliu, kaip parodyta 14 pav. Gatavas produktas turi atrodyti kaip paskutinėje nuotraukoje. Tikiuosi jums patiks.

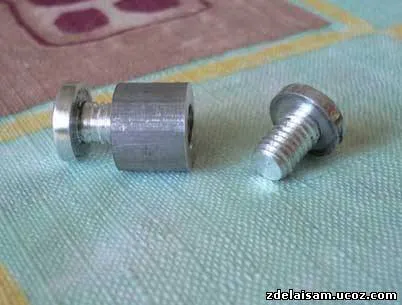

Srieginė įvorė buvo pasukta tekinimo staklėmis, o tai visai nereikalinga. Tereikia išsirinkti varžtus su gražia galvute.
Surinkimo brėžinys. Po dangteliais rekomenduojama įdėti kartonines poveržles, kad būtų sumažinta stiklo dūžimo rizika.
Ventiliatoriaus grotelės yra standartinės, nuo maitinimo šaltinis. Rėmą gaminau pats iš nerūdijančio plieno.
Rašo: Afanasjevas Valerijus
Šaltinis: casemods.ru
