Saulės vandens šildytuvas (kolektorius) – nepakeičiamas pagalbininkas buityje. Reikiamo dydžio ir konstrukcijos kolektorius gali aprūpinti karštu vandeniu kelių žmonių šeimą, tuo pačiu sutaupydamas šimtus – tūkstančius rublių, kurie išleidžiami elektrai ir kitiems energijos ištekliams.
Jei jūsų vasarnamyje dar nėra elektros ir dujų, o vandens šildymas yra tam tikras sunkumas, siūlau pasigaminti saulės vandens šildytuvą dušui ir indų plovimui iš medžiagų, kurias dažnai galima rasti sąvartyne.

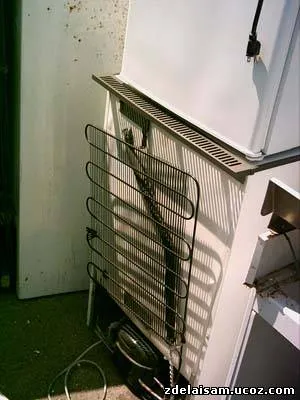

Pirmiausia reikia rasti sugedusį šaldytuvą, o būtent, jo ritė, pritvirtinta prie galinės sienelės, yra pažeista.

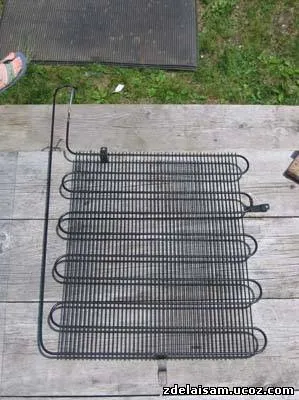

Išmontavus ritę, ją reikia nuplauti vandens srove, kad atsikratytų seno freono.

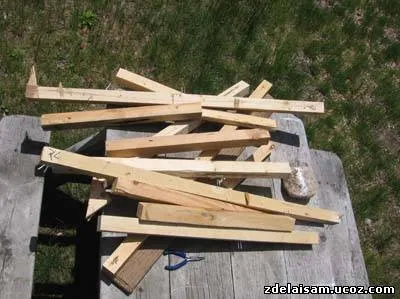

Mes kaupiame lentjuostes, kurių ateityje prireiks rėmui gaminti.

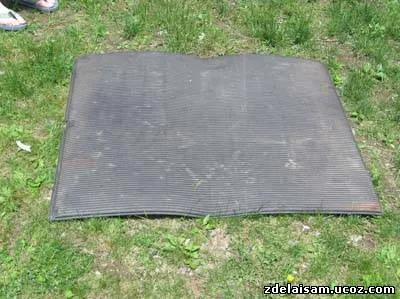

Radau seną guminį kilimėlį, kuris dažnai dedamas po durimis.

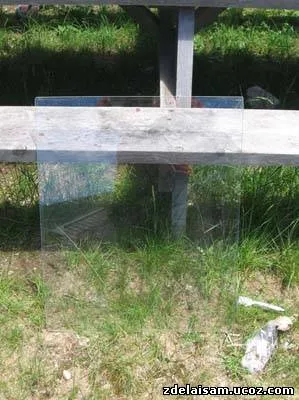

Stiklo pirkti taip pat nebūtina. Jį galima išmontuoti iš seno lango, kuris dažniausiai išmetamas į šiukšliadėžę, pakeitus plastikiniais langais.

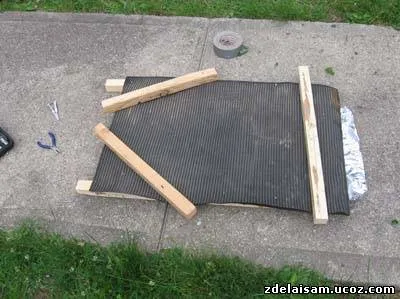

Kadangi mūsų guminis kilimėlis pasirodė per didelis, buvo nuspręsta jį iškirpti iki būsimo rėmo dydžio.

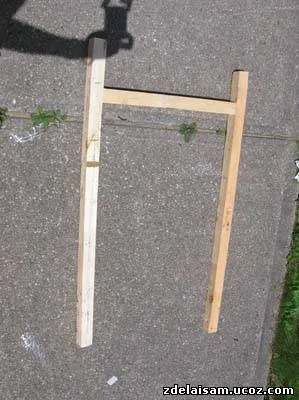

Nuo lentjuosčių numušame rėmą, kad ritė laisvai tilptų tarp lentjuosčių.

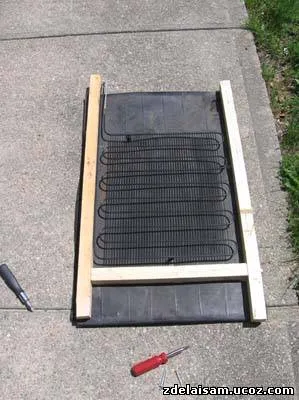

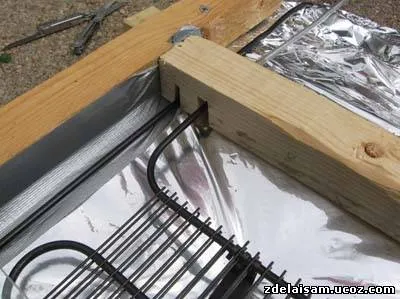

Prie rėmo išbandome ritę ir guminį kilimėlį. Pažymime rėmo apatinio bėgelio tvirtinimo vietą ir pjūvių vietas vamzdžių išėjimui.

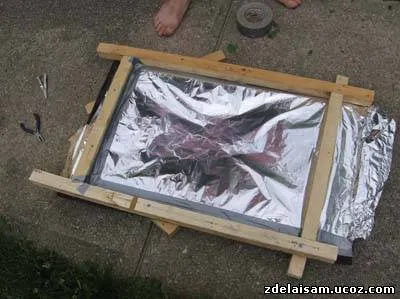

Sumontuojame apatinį rėmo bėgelį, tarp guminio kilimėlio ir rėmo paskleidžiame foliją.
Užpakalinėje rėmo pusėje įkišame lentjuostes, kad konstrukcija būtų tvirtesnė.

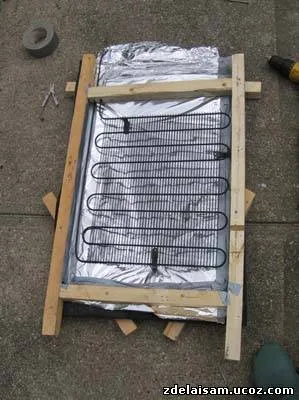

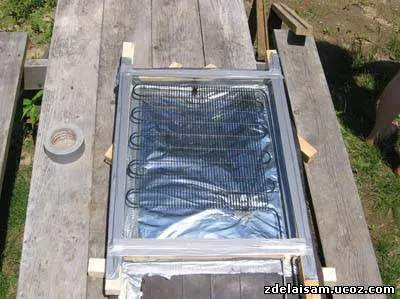

Visus tarpus tarp rėmo ir folijos atsargiai suklijuojame juostele. Tai būtina, kad į kolektorių nepatektų vėsesnis lauko oras.

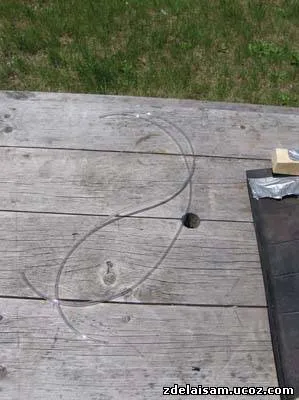

Vandeniui tiekti į gyvatuką buvo nupirktas PVC vamzdis.

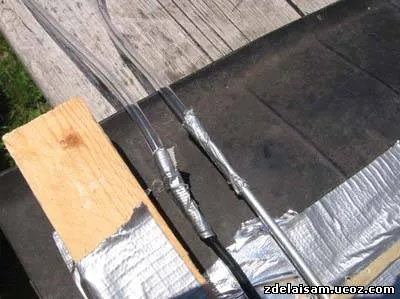

Vamzdžių ir ritės jungčių sandarinimas buvo užtikrintas juostele.

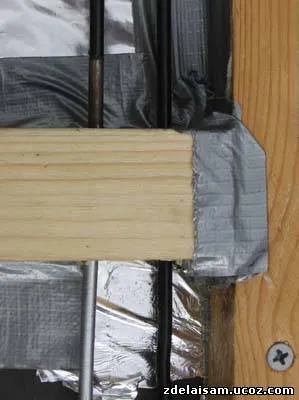

Ritės tvirtinimui buvo naudojami spaustukai, kurie buvo išimti iš šaldytuvo. Gnybtų tvirtinimas taip pat buvo tvirtinamas juostele. Tačiau dėl patikimumo rekomenduoju jį pritvirtinti varžtais.

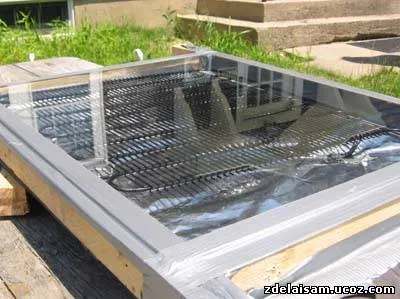

Mes padengiame savo konstrukciją stiklu ir klijuojame juos perimetru.

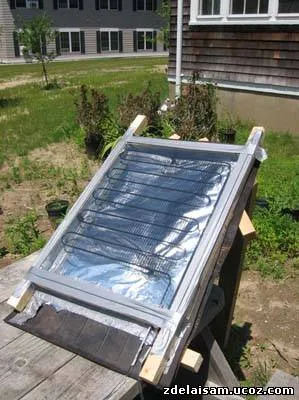

Naminis saulės kolektorius paruoštas. Kad šildymas būtų geriausias, saulės spinduliai ant kolektoriaus paviršiaus turi kristi stačiu kampu. Todėl konstrukcijos atraminių elementų tvirtinimas užbaigia darbą.
Kad stiklas nejudėtų nuo karščio, apačioje reikia įsukti porą varžtų, kurie tarnaus kaip stabdžiai.
Dabar belieka pritvirtinti karšto vandens rezervuarą.
Cirkuliacija vyksta tik dėl natūralios konvekcijos. Kaitinamas vanduo kolektoriuje plečiasi, tampa mažiau tankus, kyla kolektoriumi aukštyn ir per vamzdį patenka į viršutinę bako dalį -baterija. Dėl to vėsesnis vanduo rezervuaro apačioje išstumiamas ir kitu vamzdžiu teka į kolektoriaus apačią. Šis vanduo savo ruožtu pašildomas ir pakyla į baką.
1 – karštas vanduo; 2 – slėgio mažinimo vožtuvas; 3 – karšto vandens nutekėjimas; 4 – uždarymo vožtuvas; 5 – makiažo vožtuvas; 6 – šaltas vanduo; 7 – šalto vandens tiekimas; 8 – išleidimo vožtuvas.
Kol šviečia saulė, vanduo nuolat cirkuliuos šia grandine ir taps vis šiltesnis. Dėl to, kad bakas yra pakeltas virš kolektoriaus, cirkuliacijos apsivertimo efektas dėl naktinio aušinimo skysčio kolektoriuje aušinimo neigiamas, nes šaltas vanduo tiesiog kaupiasi žemiausiame sistemos taške (kolektoriaus apačioje), o šiltas vanduo lieka rezervuare.
Tokios paprastos konstrukcijos saulės kolektorius gali šildyti vandenį saulėtą dieną, iki 70 laipsnių.
