Praktiška ir labai paprasta mašina elektrinio grąžto pagrindu. Jis skirtas medienai ir plastikui apdirbti: leidžia pjauti strypus, lentas, fanerą, organinį stiklą ir tekstolitą, pjauti lentjuostes ir formines juostas, frezuoti griovelius, sukti medinius gaminius, poliruoti paviršius, gręžti skyles, galąsti grąžtus, kaltus ir kitus pjovimo įrankius. Dėl mažų mašinos matmenų ir svorio, dizaino ir naudojimo paprastumo ji tinka mokyklų klasėms ir dailidžių dirbtuvėms, vaikų techninių stočių laboratorijoms ir kūrybiškumo centrams.
Mašina susideda iš medinio pagrindo, U formos lovos, fiksuoto priekio ir kilnojamų galų. Varomas pramoniniu būdu pagamintu elektriniu grąžtu IE1032-1 su griebtuvu, skirtu iki 9 mm skersmens grąžtų tvirtinimui. Sėjamosios elektros variklis maitinamas iš 220 V tinklo įtampos ir išvysto apie 940 aps./min.
Mašina paverčiama diskiniu pjūklu taip. Elektrinis gręžtuvas yra pritvirtintas prie fiksuoto galvutės laikiklio. Vienas įtvaro galas yra įspaustas į griebtuvą, o kitas pritvirtintas naudojant galinę atramą ir besisukantį centrą. Kėlimo stalas sumontuotas kartu su kilnojama liniuote ir apsaugine apsauga.

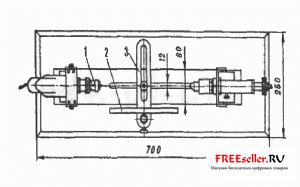

1 pav. Išorinis gręžimo mašinos vaizdas su diskiniu pjūklu.

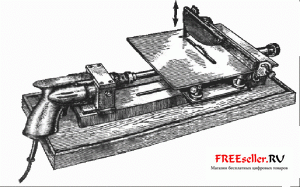

Ryžiai. 2. Gręžimo staklių su diskiniu pjūklu konstrukcija:
1 – medinis stovas, 2 – U formos lova, 3 – elektrinis grąžtas, 4 – fiksuotas galvutė, 5 – putplasčio šerdis, 6 – kėlimo stalas, 7 – pjūklas, 8 – apsauginė apsauga, 9 – laikiklis su liniuote, 10 – besisukantis centras, 11 – uodegos kotas.
Kilnojamos ir besisukančios liniuotės buvimas užtikrina stačiakampių ir įstrižų lentjuosčių ir strypų gamybą. Pakeliamas stalas palengvina kampų, taip pat plyšių ir griovelių strypų gamybą. Mašina gali pjauti nuo 2 iki 50 mm storio ir nuo 2 iki 120 mm pločio lentjuostes tiek iš medžio, tiek iš plastiko.
Pastaruoju atveju kaip pjūklas naudojamas frezas su smulkiu danteliu.
Diskinį pjūklą galima lengvai paversti medžio tekinimo stakle. Norėdami tai padaryti, nuimkite stalą ir įtvarą, įtvirtinkite šerdį su dantimis į gręžimo griebtuvą ir pritvirtinkite prie lovos atramą peiliams ar kaltams. Tokiu atveju įsitikinkite, kad viršutinė atramos kampo dalis yra galinės atramos centro lygyje.

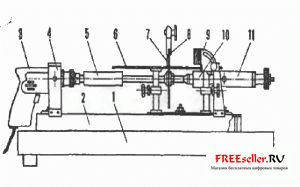

3 pav. Išorinis gręžimo staklės vaizdas.

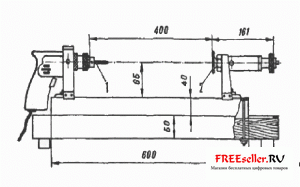

Ryžiai. 4. Tekinimo staklių konstravimas iš grąžto:
1 – dantytas įtvaras, 2 – atramos kampas, 3 – laikiklis.
Sustačius mašiną, tarp krumpliaračio įtvaro ir besisukančio centro tvirtai įspaudžiamas medinis ruošinys, kuris pirmiausia paruošiamas šlifuojant pusapvaliu kaltu, o po to apdorojamas įrankiu su nuožulnia pjovimo dalimi. Darbo metu įsitikinkite, kad atstumas tarp atramos ir detalės neviršija 5 mm, kad būtų lengviau dirbti su įrankiu.
Kaip tekinimo staklės leidžia gaminti, pavyzdžiui, įrankių rankenas, taip pat įvairių konfigūracijų tekinamas dalis.
Ir pabaigai dar viena mašinos transformacija – į gręžimo mašiną. Norėdami tai padaryti, reikia nuimti atraminį judantį kampą, centrą ir krumpliaračio įtvarą; Įkiškite grąžtą į gręžimo griebtuvą ir įkiškite grybelį į galą, o ne į centrą. Montavimo atstumas tarp galinės atramos su grybeliu ir grąžto turi atitikti detalės storį.

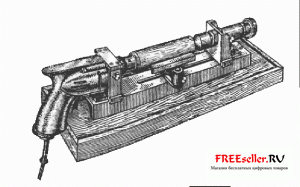

5 pav. Gręžimo mašinos išvaizda iš grąžto.

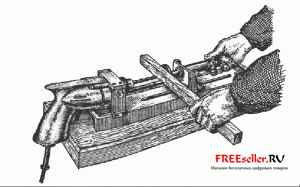

6 pav. Gręžimo mašinos įtaisas iš grąžto:
1- grąžtas, 2- grybelis.
Šaltinis: F. Prokschas ir V. Šilovas freeseller.ru
