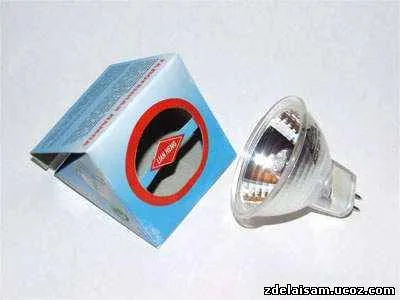

Įprastos lemputės pavertimas LED lempute.

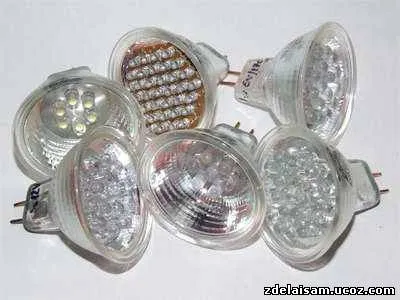

Nuotraukoje pateikti pagamintų laikiklių pavyzdžiai Šviesos diodai. Naudojant šią technologiją galima pagaminti bet kokios formos laikiklį įvairių dydžių ir bet kokio jų skaičiaus šviesos diodams.

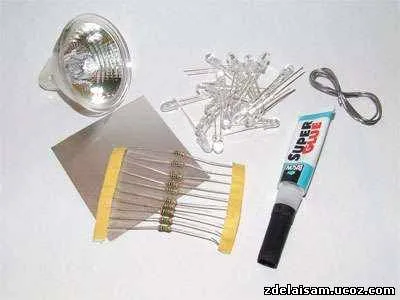

Norėdami dirbti, jums reikės:
1. Atšvaitas;
2. šviesos diodai;
3. Superklijai;
4. Rezistoriai;
5. Lydmetalis ir lituoklis;
6. Aliuminio plokštė (laikiklio plokštei gaminti galite naudoti bet kokią patvarią medžiagą).
Veikimo tvarka:
Pirmiausia turite sudaryti šviesos diodų prijungimo schemą ir pasirinkti varžos reikšmes (rezistorius). Norėdami tai padaryti, labai patogu naudotis paslauga http://led.linear1.org/led.wiz Ji yra anglų kalba, todėl žemiau yra laukų, kuriuos reikia užpildyti, pavadinimų vertimas: Šaltinio įtampa
LED maitinimo įtampa (diodo tiesioginė įtampa)
Diodo tiesioginė srovė (mA)
Įdiegtų šviesos diodų skaičius (šviesos diodų skaičius jūsų masyve).
Patikrinkite jungiklį (jungimo schemą)
Pažymėkite langelį (pagalba dėl rezistorių spalvų kodų)

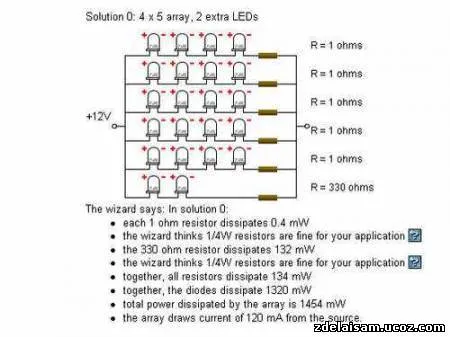

Paspaudžiame mygtuką ir gauname grandinę su paruoštomis rezistorių reikšmėmis. Pavyzdys –

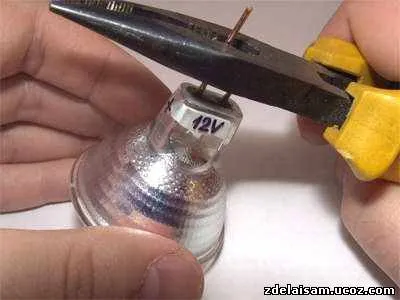

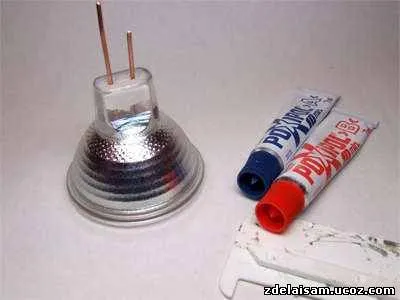

Tada nuimkite seną lempą nuo reflektoriaus. Paimkite nedidelį atsuktuvą ir atsargiai atidarykite baltą dervą, laikančią lemputę.
Toliau pagaminsime plokštę šviesos diodų montavimui. Patogu naudoti aliuminio plokštę, nes medžiaga yra minkšta ir su ja lengva dirbti. Norint pagaminti plokštę su skylutėmis, patogu iš pradžių paruošti maketą popieriuje naudojant grafines programas kompiuteryje. Tada atspausdinkite projektą ant popieriaus ir priklijuokite jį ant plokštelės, iš kurios bus pagamintas laikiklis. Išgręžkite skyles pažymėtose vietose.

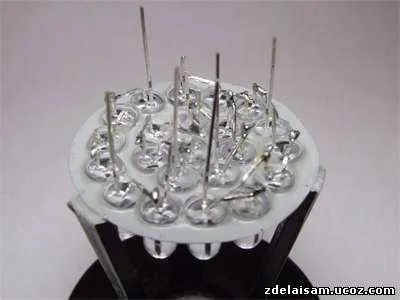

Padėkite plokštę ant patogaus stovo ir pradėkite dėti šviesos diodus į išgręžtas skyles; turite užtikrinti LED kontaktų vietą, kad būtų tinkamai sumontuota elektros grandinė.
Geriau iš karto pritvirtinti šviesos diodus superklijais.

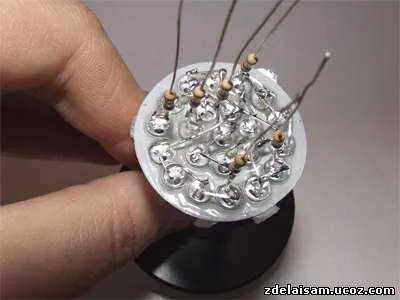

Įdiegę visus šviesos diodus, taip pat galite pridėti klijų, kad konstrukcija būtų patikimesnė. Pradėkime elektros grandinės surinkimą.

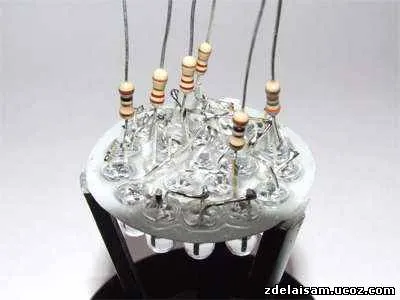

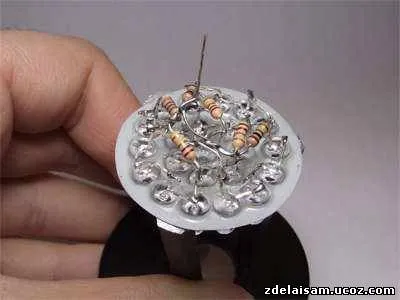

Patartina per daug nekaitinti šviesos diodų. Jei koks LED suges, jį bus sunku pakeisti, teks nuplėšti nuo klijų. Kai viskas bus paruošta, lituokite rezistorius.
Būkite atsargūs, kad neprarastumėte jokių kontaktų.

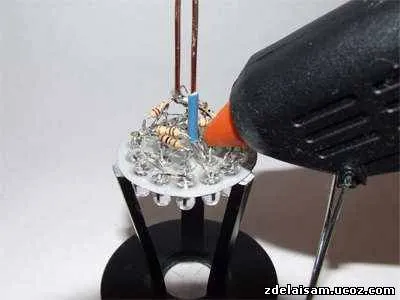

Lituokite lempos laidus. Kad ateityje nesupainiotumėte kaiščių (+ ir -), sutrumpinkite „-“ kaištį. Prijungiame maitinimą, kad patikrintume savo dizaino funkcionalumą. Užpildykite visus kontaktus išlydytu plastiku, kad jie nesiliestų. Galite užpildyti įprastu parafinu: ištirpinkite paprastą žvakę, ištraukite ištirpusį parafiną vienkartiniu švirkštu ir užpildykite kontaktus.
Pradėkime montuoti LED lempą.

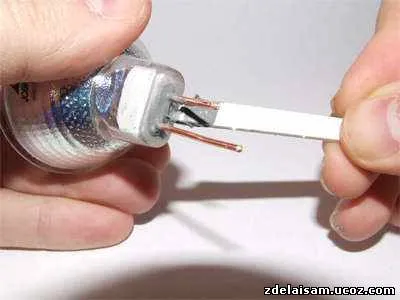

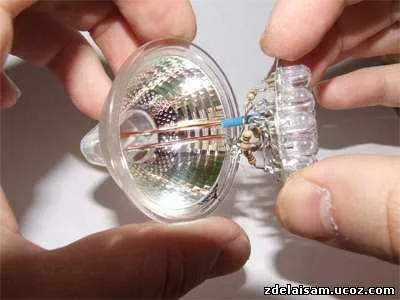

Atšvaite pritvirtiname kontaktus. Užpildykite kontaktus išlydytu plastiku. Taip pat galite naudoti daugybę kitų medžiagų (epoksidinės dervos ir kt.).
Pažymėkime savo lempą. Tai turi būti padaryta. Nepasikliaukite atmintimi.
Nupjauname laidų perteklių.
Sujungiame jėgą ir džiaugiamės. Šviestuvą galima montuoti į kišeninį žibintuvėlį arba į bet kokį kitą apšvietimą (automobilių žibintus, lemputes baldams ir kt.).
